Глава XIV — Контролери на прекъсванията

1. Цикъл за потвърждаване на прекъсване (INTA)

При получено маскируемо прекъсване (INTR активен), процесорът завършва текущата инструкция и — ако IF=1 — стартира цикъл за потвърждаване на прекъсване.

Механизъм (i386/i486/Pentium)

Процесорът изпълнява два последователни цикъла за четене, разделени с 4 празни такта:

Цикъл 1 (адрес 0x04):

ADS# активен
M/IO# = D/C# = W/R# = 0 (тип цикъл = INTA)
A2 = 1 (адрес 0x04), BE0# активен
LOCK# активен (за осигуряване неделимост на двата цикъла)
Данните от D0–D7 се игнорират

[4 празни такта]

Цикъл 2 (адрес 0x00):

ADS# активен
M/IO# = D/C# = W/R# = 0
A2 = 0 (адрес 0x00), BE0# активен
При RDY# — номерът на прекъсването (0–255) се прочита от D0–D7
LOCK# се снема след края на цикъл 2

2. Контролер на прекъсванията i8259A (PIC)

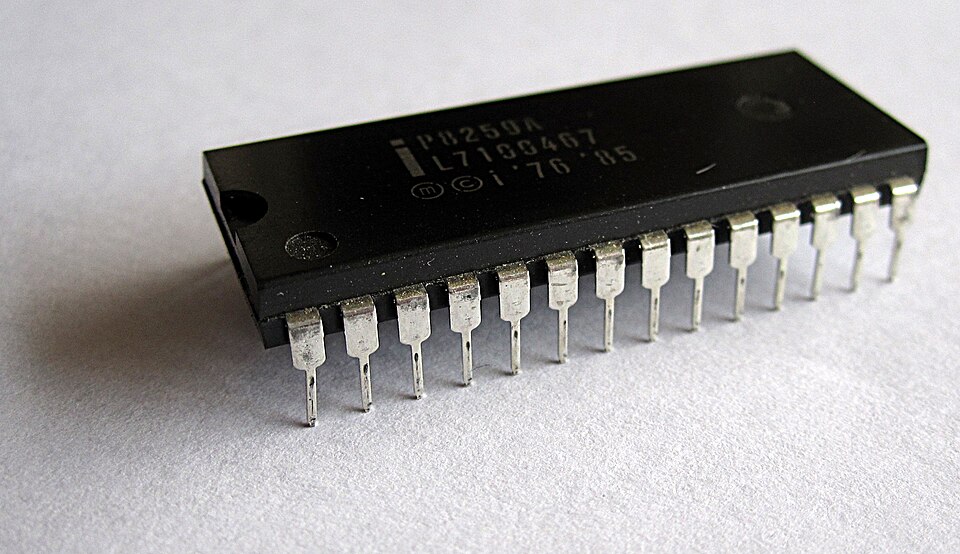

i8259A е програмируем контролер, управляващ до 8 маскируеми прекъсвания (IR0–IR7). Чрез каскадно свързване — до 64 входа.

2.1 Вътрешна структура

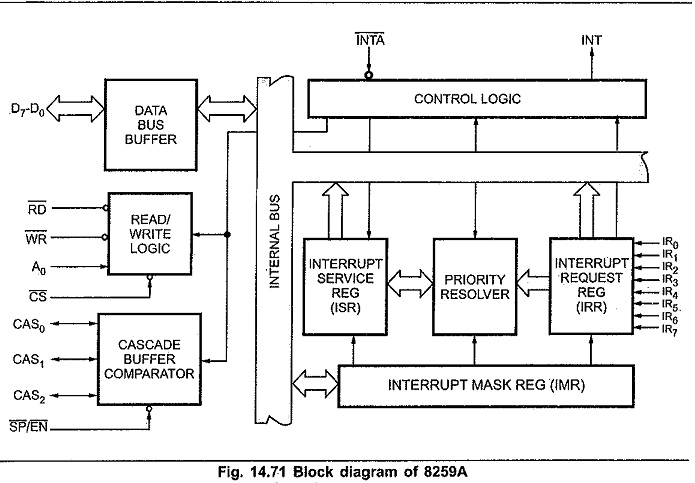

Функционална блокова схема на i8259A — IRR, IMR, ISR, приоритетна логика, каскаден буфер

IRQ (Interrupt Request) — входните линии на 8259A (IR0–IR7), по които периферните устройства заявяват прекъсване.

2.2 Основни регистри

IRQ (Interrupt Request) — входните линии на 8259A (IR0–IR7), по които периферните устройства заявяват прекъсване.

2.2 Основни регистри

Регистър	Описание
IRR (Interrupt Request Register)	Запомня постъпилите заявки (IR0–IR7) асинхронно
ISR (In-Service Register)	Прекъсванията, чието обслужване е започнало
IMR (Interrupt Mask Register)	Маски на заявките — бит=1 → маскирано

Приоритетна логика анализира IRR, ISR и IMR → определя най-приоритетното необслужено прекъсване.

2.3 Алгоритъм на работа

Заявки постъпват асинхронно на IR0–IR7 → запомват се в IRR
Приоритетната логика определя най-приоритетната неблокирана заявка
Активира INT → постъпва на INTR# на процесора
Процесорът изпраща INTA# (цикъл 1) — контролерът запомва прекъсването
При INTA# (цикъл 2) — контролерът поставя номера на прекъсването на D0–D7 и вдига съответния бит в ISR (маскира повторна заявка от същия източник)
В края на обработката — ОС записва EOI (End of Interrupt) → нулира ISR бита
Нова заявка се приема, ако не е маскирана и има по-висок приоритет от текущо обслужваната

2.4 Приоритет

Статичен (по подразбиране): IR0 = най-висок, IR7 = най-нисък.

Динамичен (ротационен): приоритетите на IR0–IR7 се ротират след всяко обслужване — осигурява равенство.

2.5 Каскадно свързване

При каскадно свързване: един главен (SP/EN = 5V) + до 8 подчинени (SP/EN = 0V):

При INTA (цикъл 1): главният определя кой подчинен е активен → изпраща номера му по CAS0–CAS2
При INTA (цикъл 2): само активираният подчинен поставя вектора на шината данни
Главният определя адресния компаратор на подчинените чрез CAS0–CAS2

2.6 Програмиране

ICW (Initialization Command Words) — четири инициализиращи думи, задаващи режима на работа на 8259A. OCW (Operation Command Words) — три оперативни думи за управление по време на работа.

Контролерът се програмира чрез две групи командни думи:

Инициализиращи командни думи (ICW1–ICW4)

Изпращат се последователно при начало:

Дума	Функция
ICW1	Режим на заявки (по фронт/ниво); дали следват ICW3/ICW4; единичен/каскаден режим
ICW2	Старшите 5 бита на вектора (биговете 7–3); IR0→вектор=ICW2[7:3]+000 … IR7→…+111
ICW3	(само при каскаден режим) За главен: кои IR входове са свързани с подчинени; За подчинен: неговия CAS идентификатор
ICW4	Режим на вложена обработка; автоматичен EOI или ръчен; 8086/8080 режим

Операционни командни думи (OCW1–OCW3)

Използват се по всяко време:

Дума	Функция
OCW1	Управление на маските (IMR) — задава/снема индивидуални маски на IR0–IR7
OCW2	EOI — нулира ISR бит; задава ротация на приоритета
OCW3	Избира кой регистър (IRR или ISR) да се прочете при следващото четене

Адресиране на регистрите

A0	D4	D3	RD#	WR#	Операция
0	0	0	1	0	Запис в OCW2
0	0	1	1	0	Запис в OCW3
0	1	x	1	0	Запис в ICW1
1	x	x	1	0	Запис в OCW1, ICW2, ICW3, ICW4
0	—	—	0	1	Четене от IRR или ISR
1	—	—	0	1	Четене от IMR

3. Локален APIC — преглед

(Разгледан подробно в Глава XIII.)

Основна разлика с 8259A:

Характеристика	i8259A	Локален APIC
Входове	8 (разширяемо до 64 каскадно)	Практически неограничени
Вектори	Задава се чрез ICW2	240 вектора (16–255)
Интеграция	Отделна ИС	Вграден в процесора (от P6)
IMR	Явен регистър	Нняма; чрез TPR
IPI	Не	Да (ICR регистър)
Приоритет	По IR номер	TPR (задача-базиран)

Взаимодействие 8259A и APIC

При P6 системи с външен 8259A:

8259A е свързан към вход LINT0 на локалния APIC с режим ExtINT
При прекъсване от 8259A: APIC предизвиква INTA цикъл към 8259A → получава вектора
Само един APIC вход може да е конфигуриран като ExtINT

4. Обработка на прекъсвания при P6 (суперскаларни особености)

Прекъсванията и изключенията се приемат на границата между инструкции в завършващото устройство (Retire Unit)
Спекулативното изпълнение не влияе на реда на обработка — само завършени инструкции могат да генерират изключения
Изключение #MC (Machine Check, вектор 18) е въведено при P6 — генерира код за грешка автоматично
Externes прекъсвания: чрез LINT[0–1] на APIC или чрез серийния APIC интерфейс (PICD[1–0])

5. Пример за инициализация на 8259A (реален режим)

; Инициализация на 8259A в IBM PC
; Вектори IR0-IR7 → 08h-0Fh (системни BIOS вектори)

mov al, 11h         ; ICW1: по фронт, каскаден, следват ICW4
out 20h, al         ; порт A0=0 (командна дума)

mov al, 08h         ; ICW2: стартов вектор 08h (IR0=INT 8)
out 21h, al         ; порт A0=1

mov al, 04h         ; ICW3: IR2 е свързан с подчинен контролер
out 21h, al

mov al, 01h         ; ICW4: режим 8086, ръчен EOI
out 21h, al

; Маски: забранява всички освен IR0 (таймер)
mov al, 0FEh        ; 11111110 — само IR0 разрешен
out 21h, al

; EOI в края на обработка
mov al, 20h         ; Non-Specific EOI
out 20h, al

Резюме за изпита

INTA цикъл: 2 цикъла четене (A2=1 и A2=0), разделени с 4 такта; LOCK# за неделимост; векторът на D0–D7 при втория

i8259A: IRR (заявки), IMR (маски), ISR (в обработка); приоритетна логика → INT

Алгоритъм: IR→IRR→(IMR)→приоритет→INT→INTA×2→ISR вдигнат→обработка→EOI→ISR нулиран

ICW1–ICW4: инициализация (последователно); OCW1–OCW3: оперативно управление

ICW2: горни 5 бита на вектора; IR0–IR7 добавят 000–111 в долните 3 бита

Каскадно: CAS0–CAS2 адресират подчинения; подчиненият дава вектора при INTA#2

Локален APIC: вграден в процесора; без явен IMR (TPR); 240 вектора; IPI (ICR)

ExtINT режим: APIC вход свързан с 8259A; APIC предизвиква INTA цикъл
